内蒙古赤峰土工格栅\抗裂贴 玻纤土工格栅施工要点及施工工艺1、施工场地：要求压实平整、呈水平状、尖刺突起物。 2、格栅铺设：在平整压实的场地上，安装铺设的格栅其主要受力方向（纵向）应垂直于路堤轴线方向，铺设要平整，无皱折，尽量张紧。用插钉及土石压重固定，铺设的格栅主要受力方向 是通长无接头，幅与幅之间的连接可以人工绑扎搭接，搭接宽度不小于10cm。如设置的格栅在两层以上，层与层之间应错缝。大面积铺设后，要整体调整其平直度。当填盖一层土后，未碾压前，应再次用人工或机具张紧格栅，力度要均匀，使格栅在土中为绷直受力状态。 3、填料的选择：填料应按设计要求选取。实践证明，除冻结土、沼泽土、生活垃圾、白垩土、硅藻土外均可用做填料。但砾类土和砂类土力学性能稳定，受含水量影响很小，宜优先选用。填料粒径不得大于15cm，并注意控制填料级配，以保证压实重量。4、填料的摊铺和压实：当格栅铺设定位后，应及时填土覆盖，裸露时间不得超48小时，亦可采取边铺设边回填的流水作业法。先在两端摊铺填料，将格栅固定，再向中部推进。碾压的顺序是先两侧后中间。碾压时压轮不能直接与筋材接触，未压实的加筋体一般不允许车辆在上面行驶，以免筋材错位。分层压实度为20-30cm。压实度必须达到设计要求，这也是加筋土工程的成败关键。 5、防排水措施：在加筋土工程中，一定要作好墙体内外的排水处理；要做好护脚，防冲刷；在土体内要设置滤、排水措施，必要时，应设置土工布、透水管（或盲沟）。采取疏导的方式排水，不能堵塞，否则产生隐患。 内蒙古赤峰土工格栅\抗裂贴

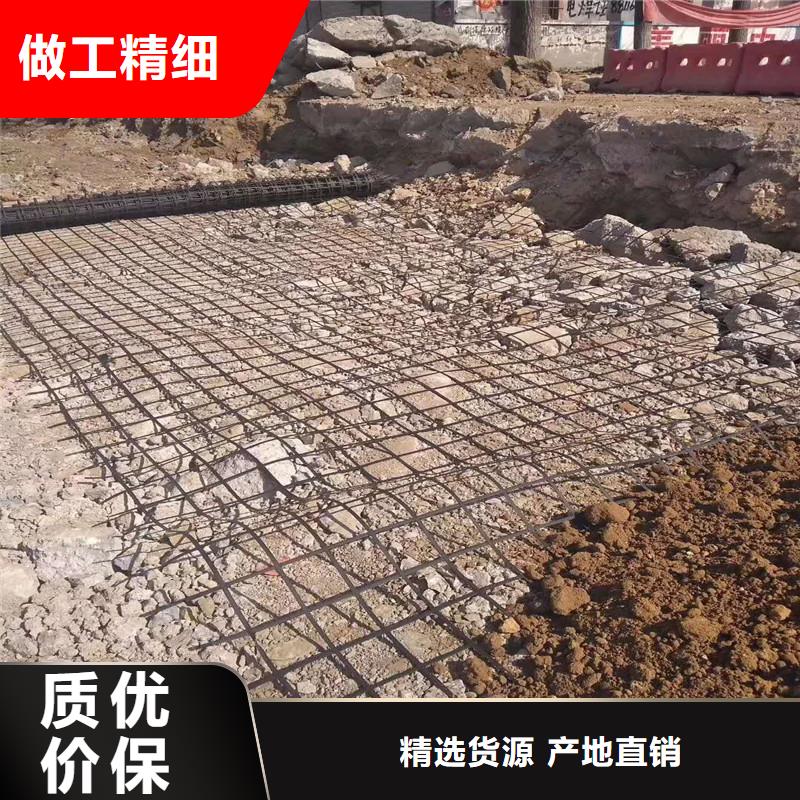

内蒙古赤峰土工格栅\抗裂贴 双向土工格栅施工工艺（1）首先放出路基边坡线，为了保证路基宽度，每侧各加宽0.5m，把晾晒好的基底土进行整平后用25T振动压路机静压两遍，再用50T震压四遍，不平整的地方人工配合整平。 （2）铺垫0.3m厚的中（粗）砂，人工配合机械整平后，25T的振动压路机静压两遍。 （3）铺设土工格栅，土工格栅铺设时底面应平整、密实，一般应平铺，拉直、不得重叠，不得卷曲、扭结，相邻的两幅土工格栅需搭接0.2m，并沿路基横向对土工格栅搭接部分每隔1米用8号铁丝进行穿插连接，并在铺设的格栅上，每隔1.5-2m用U型钉固定于地面。 （4） 层土工格栅铺好后，开始填设第二层0.2m厚的中（粗）砂，其方法：汽车运砂到工地卸于路基一侧，而后用推土机向前赶推，先把路基两侧2米范围内填筑0.1m后，把 层土工格栅折翻上来再填上0.1米的中（粗）砂，禁止两侧向中间填筑和推进，禁止各种机械在没有填筑中（粗）砂的土工格栅上通行作业，这样能保证土工格栅平整，不起鼓，不起皱，待第二层中（粗）砂平整后，要进行水平测量，防止填筑厚度不均匀，待抄平无误后用25T振动压路机静压两遍。 （5）第二层土工格栅施工方法同 层方法一样， 再填筑0.3m的中（粗）砂，填筑方法同 层一样，用25T压路机静压两遍后，这样路基基底加固就处理完毕。 （6）在第三层中（粗）砂碾压好后，沿线路纵向在边坡两侧各铺设土工格栅两幅，搭接0.16m，并用同样方法连接好，然后开始土方施工作业，铺设土工格栅进行边坡防护，必须每层测量出铺设的边线，每侧要保证边坡整修后土工格栅埋于边坡内0.10m。 （7）边坡土工格栅每填筑两层土，即厚度0.8m时就需两侧同时铺设一层土工格栅，然后以此类推，直至铺到路肩表面土下。 （8）路基填筑好后，及时进行边坡整修，并进行坡脚的干砌片石防护，对该段路基除每侧加宽0.3m外，并预留1.5％的沉降量。 双向土工格栅施工注意事项土工格栅的铺筑面应较为平整，铺筑层经验收合格后，为防纵向歪斜现象，先按幅宽在铺筑层划出白线或挂线，即可开始铺筑，然后用铁钉固定格栅的端部（每米宽用钉8根，均匀距离固定），固定好格栅端部后，用铺筑机将格栅缓缓向前拉铺，每铺10米长进行人工拉紧和调直一次，直至一卷格栅铺完，再铺下一卷，操作同前，铺完一卷后用6T-10T的压路机从起始点开始向前进方向碾压一遍即可，（如铺筑在中面层上和找平层上，用钢辊压路机为宜；如格栅直接铺在混凝土路面上，用胶辊压路机为宜，）接铺：以卷长为单位作为铺设的段长，在应铺格栅的段长内铺满以后，再整体检查一次铺筑质量，然后接着铺筑下一段，下一段铺筑时，格栅与格栅可以用10-15CM的搭接长度，并用铁钉或木楔固定后继续向前进方向铺第二段，依次类推，操作要求同前。 双向土工格栅施工工艺流程检测、清理下承层→人工铺设土工格栅→搭接、绑扎、固定→摊铺上层路基土→碾压→检测， 土工格栅在平整的下承层上按设计要求的宽度铺设，其上下层填料无刺坏土工格栅的杂物，铺设土工格栅时，将强度高的方向垂直于路堤轴线方向布置，土工格栅横向铺设，铺设时绷紧，拉挺，避免折皱、扭曲或坑洼，土工格栅沿纵向拼接采用搭接法，搭接宽度不小于20cm。 铺好土工格栅后，人工铺设上层填料，及时完成碾压，避免长期暴晒，然后采用机械运料、整平、碾压，机械摊铺、碾压从两边向中间推进，碾压自两边向中间进行，其压实度保持达到规范要求。 杜绝一切施工车辆和施工机械行驶或停放在已铺好的土工格栅上，施工中随时检查土工格栅的质量，发现有折损、刺破、撕裂等损坏时，视程度修补或更换。

内蒙古赤峰土工格栅\抗裂贴 内蒙古赤峰双向塑料土工格栅是用于土木工程和岩土工程中的平面结构聚合物，与传统的建筑材料相比，土工格栅以其较好的性能特点受到国内外道路建设工程的青睐。本文分析了其性能特点，并以高速公路工程为例，剖析土工格栅的应用现状，并提出了相应的提高土工格栅应用水平的建议。 一、内蒙古赤峰双向拉伸塑料土工格栅的性能特点 土工格栅是用于土木工程和岩土工程中的平面结构聚合物,由呈整体规则网格状的抗拉材料组成，常用的聚合物有聚丙烯、高密度聚乙烯、玻璃纤维、涤纶、合成纤维等。与其他土工合成材料相比，具有独特的性能与功效，其抗拉强度高、耐久性能好以及易于施工，常用作加筋土结构或复合材料的筋材等。 （一）耐久性能好 土工格栅除具有较强的抗拉强度之外，其的耐久性能也较好，因为土工格栅材料是以高密度聚乙烯或聚丙烯塑料为主要原料，含有抗紫外线和碳黑等抗老化助剂成分，能防止酸、碱、盐及酒精、汽油等有机溶剂及抗紫外线的侵蚀。据相关资料显示，在常温条件以及设计允许荷载的情况下，土工格栅的使用寿命可达120年。 （二）易于施工 土工格栅由于其重量较轻、易搬运、运输贮存方便，是一种具有一定柔性的塑料平面网材，且加上有一定的韧性和柔性，与土或碎石嵌锁力强，对于现场的施工来讲，便于现场的裁剪和连接，也可重叠搭接，较为简便，无需专用的施工人员和器械工具。 内蒙古赤峰双向塑料土工格栅
